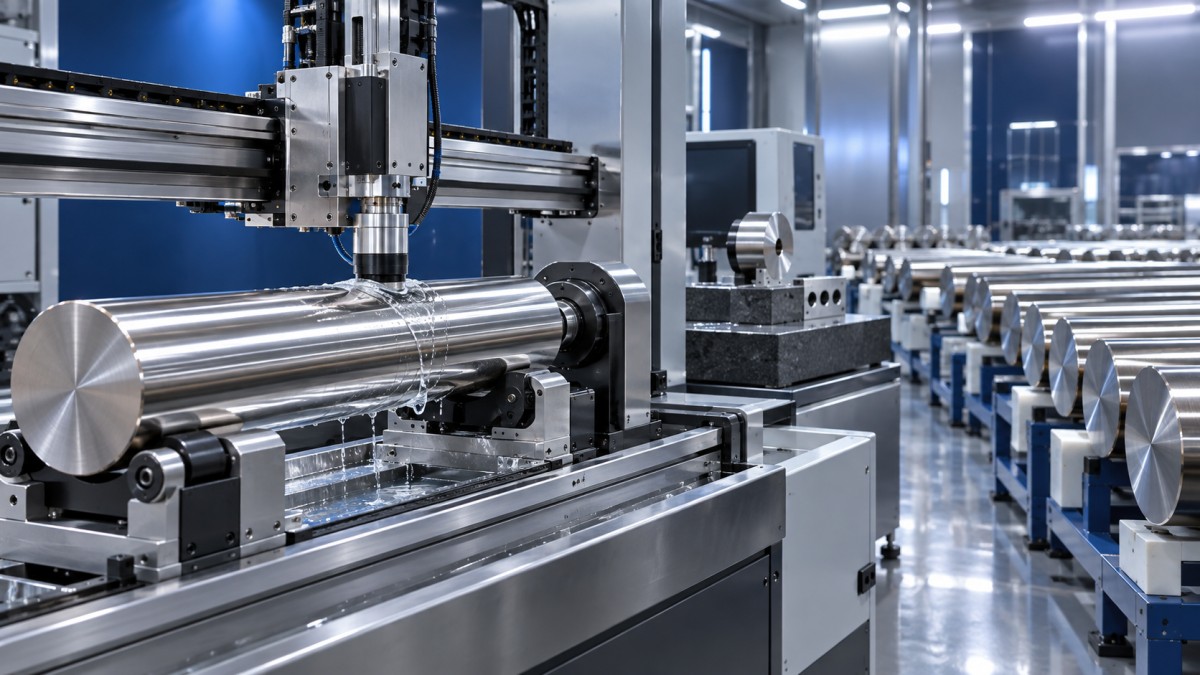

Kritik alaşım çubuk için hangi ultrasonik muayene standardı geçerlidir?

Her kritik Alaşım Çubuk için otomatik olarak geçerli olan tek bir ultrasonik muayene standardı yoktur. Geçerli gereklilik öncelikle malzeme spesifikasyonundan, teknik resimden, müşteri satın alma siparişinden veya ilgili koddan kaynaklanmalıdır. Ultrasonik standart daha sonra muayenenin nasıl gerçekleştirileceğini tanımlarken, malzeme veya tedarik dokümanı neyin kabul edilebilir olduğunu belirler.

Kalite ve güvenlik yöneticileri için pratik soru yalnızca “hangi UT standardı mevcut?” değildir. Asıl soru, seçilen standardın çubuğun ürün formuna, alaşım ailesine, planlanan işleme yöntemine ve iç süreksizliğin sonuçlarına uygun olup olmadığıdır. Örneğin, türbin bağlantı elemanı için tasarlanan nikel bazlı bir çubuk, basınçsız mekanik bir bileşende kullanılan korozyona dayanıklı bir çubukla aynı şekilde spesifiye edilmemelidir.

Geçerli ürün spesifikasyonuyla başlayın

Kritik çubuklar genellikle bir malzeme standardı, havacılık malzeme spesifikasyonu, müşteri spesifikasyonu veya projeye özgü satın alma gerekliliği kapsamında tedarik edilir. Bu dokümanlar gerekli ultrasonik yöntemi, muayene sınıfını, tarama kapsamını ve kabul kriterlerini zaten belirtebilir. Belirttikleri durumlarda, genel bir UT uygulaması bunların yerini alamaz.

Bu ayrım önemlidir; çünkü birçok alaşım malzeme spesifikasyonu kimyasal bileşimi, mekanik özellikleri, ısıl işlemi, boyutları ve yüzey durumunu tanımlar, ancak her boyut ve uygulama için eksiksiz bir ultrasonik kabul sistemi öngörmeyebilir. Yalnızca “UT testli” ifadesini içeren bir satın alma siparişi yoruma çok fazla alan bırakır. Tarama yöntemini, hassasiyeti, referans standardını, raporlanabilir endikasyon boyutunu veya red eşiğini tanımlamaz.

Kritik bir Alaşım Çubuk için muayene gerekliliği en azından şunları tanımlamalıdır:

• Ürün formu: haddelenmiş çubuk, kütük, şişirilmiş çubuk veya dövme parça.
• Alaşım kalitesi, ısıl işlem durumu ve çap aralığı.
• Gerektiğinde eksenel ve enine tarama dâhil olmak üzere muayene yönü ve kapsamı.
• Geçerli UT uygulaması veya yöntem standardı.
• Kabul sınıfı veya sayısal kabul limitleri.
• Referans reflektör tipi ve kalibrasyon yöntemi.
• Raporlama, izlenebilirlik ve yeniden test gereklilikleri.

Yaygın standartlar ve kullanım alanları

Avrupa gerekliliklerine göre üretilen çelik çubuklar için EN 10308 sıklıkla ilgili bir standarttır. Çelik çubukların ultrasonik muayenesini ele alır ve test uygulaması ile kalite sınıfları için bir çerçeve sunar. Teslim edilen ürün açıkça bir çubuk olduğunda ve sözleşmesel gereklilik Avrupa çelik çubuk standartlarına dayandığında en faydalıdır.

Tedarik edilen ürün hadde üretimi çubuk yerine dövme parça olduğunda, EN 10228-3 uygun Avrupa referansı olmaya daha yatkındır. Çelik dövme parçaların ultrasonik muayenesini kapsar. Üretim rotası önemlidir: yoğun şekilde şişirilmiş, delinmiş veya net şekle yakın bir ön forma dövülmüş bir çubuk, artık yalnızca bir çubuk test gerekliliğiyle yeterince kontrol edilemeyebilir.

Kuzey Amerika spesifikasyonlarında ASTM A388/A388M, çelik dövme parçaların ultrasonik muayenesi için yaygın olarak kullanılır. Dövme parçalardaki iç süreksizlikleri tespit etmek için kabul görmüş bir uygulamadır, ancak tüm yüksek alaşımlı veya nikel bazlı çubuklar için evrensel bir standart olarak ele alınmamalıdır. Kullanımı, alaşımın ultrasonik yanıtı ve tedarik edilen ürün formu açısından teknik olarak uygun olmalıdır.

ASTM E2375, dövme ürünlerin ultrasonik muayenesi için genel bir uygulama sunar. Bir ürün standardının genel bir UT uygulamasına atıfta bulunduğu veya alıcının özel bir muayene planı tanımlaması gerektiği durumlarda muayene prosedürünün geliştirilmesini destekleyebilir. ASTM E114, yöntem kontrolü için referans gösterilebilecek başka bir genel darbe-yankı ultrasonik muayene uygulamasıdır. Her iki doküman da tek başına, belirli bir güvenlik açısından kritik uygulama için hangi süreksizlik boyutunun kabul edilebilir olduğunu tedarikçiye söylemez.

Havacılık ve diğer yüksek sonuçlu uygulamalar, sözleşmede atıf yapıldığı durumlarda AMS 2154 dâhil olmak üzere, sıklıkla malzemeye özgü gerekliliklere ve havacılık ultrasonik muayene spesifikasyonlarına dayanır. Bu gereklilikler genellikle muayene sınıfları, kalibrasyon reflektörleri, kapsam ve izin verilen endikasyonlar konusunda daha kuralcıdır. Kesin revizyon, muayene sınıfı ve ek müşteri maddeleri; Inconel, Waspaloy veya Hastelloy gibi bir malzeme adından varsayılmak yerine tedarik paketinde belirtilmelidir.

Alaşım ailesi neden muayene kararını değiştirir

Ultrasonik muayene; tane yapısından, zayıflamadan, yüzey durumundan, çubuk çapından ve kesit boyunca deformasyon derecesinden etkilenir. Bu değişkenler özellikle nikel bazlı ve yüksek sıcaklık alaşımlarında önemli olabilir. İri taneli yapı veya homojen olmayan mikroyapı sinyal netliğini azaltabilir; bu da karbon veya düşük alaşımlı çelik için geliştirilmiş bir prosedürü doğrulama olmadan uygunsuz hâle getirir.

Bu nedenle muayene standardı, gerçek alaşım ve durum için onaylanmış bir prosedürle eşleştirilmelidir. Teknik açıdan güvenilir bir prosedür, elde edilebilir hassasiyete göre prob frekansını, kuplaj yöntemini, tarama hızını, kalibrasyon yaklaşımını, ölü bölge uygulamasını ve değerlendirme yöntemini belirler. Malzeme zayıflaması dikkate alınmadan gerçekçi olmayan derecede küçük bir reddedilebilir endikasyonun belirtilmesi, güvenliği artırmadan anlaşmazlıklara yol açabilir.

Aynı husus, çubukların yüksek sıcaklık, basınç veya korozif ortamlara maruz kalan bileşenlere işleneceği durumlarda da geçerlidir. Yüksek Sıcaklık Alaşım Boruları, türbin parçaları, yanma ekipmanları, ısı eşanjörü bileşenleri veya kimyasal proses ekipmanlarının öncesinde kullanılan malzeme, gömülü bir süreksizlik işleme veya termal çevrimlerden sonra daha önemli hâle gelebileceğinden daha sıkı iç kalite kontrolleri gerektirebilir.

Kabul kriterleri “ultrasonik” kelimesinden daha önemlidir

Bir UT sertifikası muayenenin gerçekleştirildiğini doğrulayabilir, ancak kritik hizmet için uygunluğu otomatik olarak doğrulamaz. Sertifika, belirtilen kabul kriterleriyle birlikte incelenmelidir. Yöneticiler sonucun kalite sınıfı, referans reflektör karşılaştırması, genlik eşiği, izin verilen maksimum süreksizlik boyutu veya tanımlanmış reddedilebilir endikasyon olarak ifade edilip edilmediğini kontrol etmelidir.

Kabul gereklilikleri ayrıca izole reflektörler ile kümelenmiş endikasyonları birbirinden ayırmalıdır. Tek bir küçük reflektör, yüksek gerilimli bir bölgede yoğunlaşmış çoklu endikasyonlardan farklı bir öneme sahip olabilir. Çubuk birkaç parçaya kesilecekse, gerekli raporlama formatı ilgili endikasyonların konumunu göstermelidir; böylece etkilenen bölümler işleme öncesinde çıkarılabilir veya değerlendirilebilir.

Sık görülen spesifikasyon hataları

En yaygın hata, üretim rotasının ve alaşımın bu yaklaşımı desteklediğini doğrulamadan tüm çubuk stoklarına bir dövme UT standardı uygulamaktır. Tersi hata ise önemli ölçüde dövme veya termal işlem malzeme durumunu değiştirdikten sonra genel bir çubuk sertifikasını kabul etmektir.

Bir diğer yetersiz gereklilik, kapsam niteliği belirtilmeden “%100 ultrasonik testli” ifadesidir. Tam boy eksenel tarama, başka bir yönden daha iyi tespit edilebilecek süreksizlikleri gözden kaçırabilir. Uç bölgeler, kuplaj kaybı, taşıma izleri ve çap geçişleri etkili kapsamı azaltabilir. Eksiksiz bir gereklilik, incelenen bölgeleri ve test edilemeyen bölgelerin nasıl ele alındığını tanımlar.

Yalnızca “geçti” veya “kabul edildi” ifadesini veren bir muayene raporunu kabul etmek de risklidir. Güvenlikle ilgili uygulamalarda rapor; geçerli standardı, prosedür revizyonunu, ekipman kalibrasyonunu, malzeme tanımını, muayene kapsamını, kabul seviyesini ve sonucu belirtmelidir. Bu dokümantasyon, muayenenin tanımlanmamış bir iç standart yerine sipariş edilen durumu ele aldığını göstermek için gereklidir.

Pratik bir seçim kuralı

İlk yetkili kaynak olarak malzeme veya son kullanıcı spesifikasyonunu kullanın. Ürün, geçerli bir Avrupa çerçevesi kapsamında çelik çubuk olarak tedarik edildiğinde EN 10308 gibi bir çubuk standardı seçin. Teslim edilen form ve sözleşme esası gerçekten dövme parça olduğunda EN 10228-3 veya ASTM A388/A388M gibi dövme odaklı bir gereklilik kullanın. Havacılık sınıfı nikel, kobalt veya yüksek sıcaklık alaşım çubukları için, belirtilen sınıf ve revizyon dâhil olmak üzere geçerli AMS malzeme spesifikasyonunu ve atıf yapılan tüm ultrasonik muayene gerekliliklerini izleyin.

Zorunlu bir dokümanın bulunmadığı durumlarda alıcı, hizmet sonuçları ve üretilebilirlik temelinde geliştirilmiş yazılı bir UT gerekliliği yayınlamalıdır. Bu gereklilik, üretim başlamadan önce malzeme üreticisi, muayene yetkilisi ve bileşen tasarımcısı tarafından gözden geçirilmelidir. Bu adım, bir çubuğun genel bir ultrasonik beyanı karşılamasına rağmen bitmiş kritik bileşenin daha zorlu kalite beklentisini karşılayamaması şeklindeki sık görülen sonucu önler.
